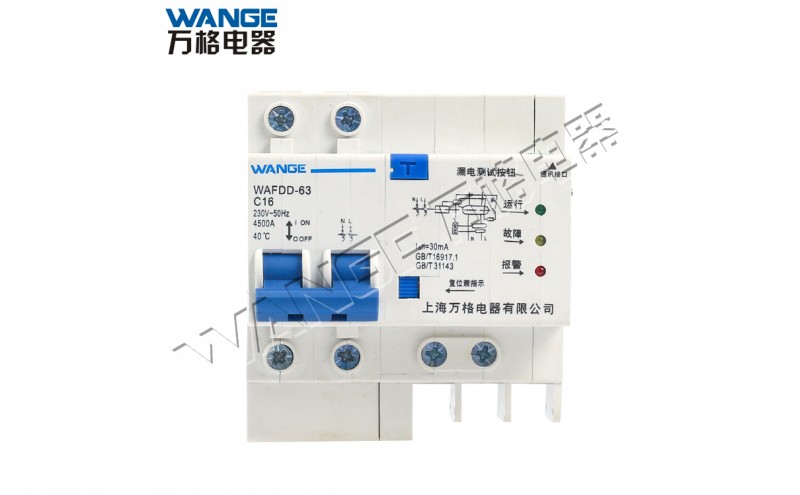

WAFDD-63电弧故障断路器
  • 品牌:上海万格电器有限公司
  • 电弧故障断路器:WAFDD-63
  • 单价:面议
  • 最小起订量:
  • 供货总量:
  • 发货期限:自买家付款之日起 3 天内发货
  • 有效期至:长期有效
  • 最后更新:2020-05-28 09:46
  • 产品详情

概述



       电弧故障断路器是一种新的用电量路线保护器,通称AFDD(Arcfaultdetectiondevices),其关键作用是检测和鉴别风险的接地装置电弧故障、串联电弧故障和串连电弧故障,并立即驱动器使电流量断掉的设备姿势防止产生电气火灾,选用嵌入式操作系统数字电路设计操纵和原创性的电弧特点鉴别优化算法,体型小作用强,完成故障电弧的全自动检测和安全防护,合理地确保配电房路线和用电量机器设备及其人身安全的安全性。

作用及特性

       选用线电流时域典型性特点检测与频域FFT紧密结合的故障电弧综合性检测方式,完成时域和频域另外精准定位,特性靠谱。

       与分立元件家用电器组成的系统软件相比,AFDD集操纵与维护护作用于一体,等于电弧检测条形码扫描器+隔离开关。很切实解决了分立元件间维护与操纵特性的配对难题,使维护与操纵特性相互配合更极致有效;

       与隔离开关、断路器相比,具备对电弧检测和维护的特性,以隔离开关和断路器为基本的基本过流保护组织 ,只有在短路容量不大电力网时,才可以考虑机器设备作用维护,而产生电弧故障时因为电流强度较小,小于现阶段供电系统非常是配电房行业普遍安裝的过电流保护预设值,因而不可以对电弧故障开展全方位安全防护

       与控制器检测电弧设备相比,具备全方位检测的特性,因为运用控制器检测电弧主要参数时,务必安裝在故障电弧产生的设备,这就给全方位检测供电系统路线中的故障电弧产生了麻烦,而AFDD很切实解决了这一点;

       与剩余电流保护装置(RCD)相比,具备实用性,在产生串联和并联电弧故障时,故障特性阻抗减少了负荷电流量,促使电流量小于RCD的脱口值,造成RCD不可以即时快速脱口.

作用特性以下:

(1)带通信作用具备远程操作,每一个电源开关都是有自身单独的详细地址;

(2)具备检测和鉴别风险的接地装置电弧故障、串联电弧故障和串连电弧故障的作用;

(3)具备立即驱动器使电流量断掉的设备姿势防止产生电气火灾的作用;

(4)具备检测过电流、短路故障、过电压等众多作用;

(5)具备故障记忆力作用,有利于故障查寻、剖析;

(6)具备显示灯警报作用;

(7)具备好几个额定电压、工作电压的作用;

(8)具备单极额定值接入和开断作用

(9)具备显示信息故障結果的作用;

(10)具备随意脱口作用;

(11)具备防锈处理、耐湖湿,电动机安全防护作用.


型号含义

电弧故障断路器型号含义


构造及原理

       电弧故障断路器关键有开关电源模块、信号调理模块、断路器模块和通信插口模块等构成,开关电源模块向其內部的有关元器件供电系统;信号调理模块,根据线电压互感器将主回路中的电流量数据信号根据信号调理模块,信号调理模块根据对该数据信号开展变大、整流器、滤波器随后送至单片机设计解决,电弧故障断路器中,断路器模块的电磁感应构造一部分选用了新式的节能环保,将电源开关电磁感应系统软件的变压器铁芯耗损和短路故障耗损降至最少,较大水平的节省了电磁能,提升了缓存设备以降低电磁感应系统软件的额动能冲击性,进而提升了电源开关的吸合特性,增加了使用期;断路器模块的实际操作组织 能接受来源于主控芯片MCU检验到的故障数据信号,根据操纵接触点断开电磁线圈回路,由电磁感应组织 开断主电源电路,故障清除后开启实际操作按键校准;通信插口模块,根据该模块能够 把电流量、工作电压、电流量位置、电弧数据信号等数据信息即时传输到终端设备电子计算机,能够 完成实时监控。

       电弧故障断路器的主控芯片MCU即时检验主回路中的电流量数据信号,当检验到主回路中产生故障电弧时,单片机设计传出脱口数据信号,脱口电源电路执行脱口实际操作,另外主控芯片MCU也会即时检验主回路中的负载、欠压保护、过电压、过电流等故障,立即发信号给断路器,将电源电路断掉,完成维护实际操作。

品牌优势

       (1)对电磁感应组织 开展技术性改善,在原材料和加工工艺及其电子电路开展提升,防止了电磁线圈长期工作中发烫、溫度过高、大幅度降低了电磁线圈的操作温度,进而提升了使用期;

       (2)不因抑制型负荷或EM1负荷的屏蔽掉而危害其检验工作能力,适用各种类负荷,可靠性高;

       (3)路线工作中电流量最大达到63A;

       (4)选用性能卓越的单片机设计为控制系统设计,完成智能化操纵;

       (5)专为电感式脱口组织 ,巨大提升了过电流保护的精密度

       (6)产生电弧故障时,MCU內部开展多种分辨,当全部特点都符合后,才会开展脱口姿势;

       (7)商品应用领域广,居民、公司、医院门诊、院校及科研机构;

       (8)将过流保护与电弧维护结为一体;

       (9)时域、频域多域检验;

       (10)滑轨式灵便安裝方法.

参数及规格

额定电压为230V的AFDD分断时间极限值;

电弧故障断路器参数及规格

额定冲击耐受电压:4KV

工作频率50HZ

漏电断路器的剩余电流分断时间:

电弧故障断路器漏电分路时间


外形尺寸

电弧故障断路器外形尺寸


安装条件

电弧故障断路器安装条件


接线图

电弧故障断路器接线图
