故障电弧断路器的原理与应用

发布时间：2025-08-21 浏览次数：17 【返回列表】

故障电弧断路器（Arc Fault Circuit Breaker，简称AFCB）是一种电气安全设备，专门用于检测电路中的电弧故障，并在发生电弧时及时切断电源，防止因电弧引起的火灾等事故。电弧故障通常是由电气设备或线路的老化、损坏、接触不良等原因引发的，一旦电弧无法及时处理，将可能导致火灾或设备损坏。故障电弧断路器的出现，极大地提高了用电安全，尤其在家居、工业和商业领域中发挥了重要作用。

故障电弧断路器

一、故障电弧的危险性

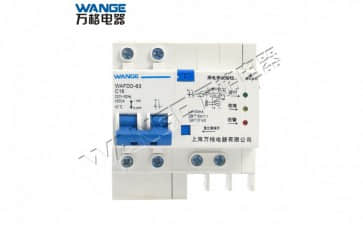

故障电弧断路器

电弧是指电流通过空气或其他非导电物质时产生的闪光和高温现象。当电气设备发生短路或接触不良时，电流流过的地方可能会产生电弧。电弧具有高温、高能量和火花飞溅等特点，特别是在电气设备老化、线路接触不良或者设备故障时，电弧故障的发生概率较高。长期暴露在电弧故障的风险中，容易导致火灾甚至人员伤亡。因此，对于电气系统中的电弧故障进行及时检测和切断，是确保用电安全的关键。

二、故障电弧断路器的工作原理

故障电弧断路器的核心功能是通过检测电弧信号来判断电路是否存在故障。它通过感知电流波形的异常变化，识别出电弧的特点。当电路中出现电弧时，故障电弧断路器能够及时感知到电弧产生的电流和电压波动，然后通过断路器的控制系统迅速切断电源，避免电弧带来的危害。

具体而言，故障电弧断路器包含了电弧探测模块、电流传感模块、控制模块和断开模块等核心组件。电弧探测模块通过感应电流波形的特征，检测电弧的产生；而电流传感模块则用于实时监测电流变化。当电弧发生时，控制模块会快速分析信号，并通过断开模块切断电源，从而防止火灾或设备损坏的发生。

三、故障电弧断路器的应用场景

故障电弧断路器
