故障电弧断路器的原理与应用

发布时间：2025-08-15 浏览次数：13 【返回列表】

故障电弧断路器（Arc Fault Circuit Interrupter，简称AFCI）是一种能有效检测电气系统中电弧故障的安全装置。电弧故障通常由老化或破损的电线、电器设备短路等原因引起，这类故障往往无法通过常规断路器或者保险丝检测到，但它们却可能引发火灾。故障电弧断路器的主要作用就是在电弧故障发生时及时切断电源，防止火灾事故的发生。因此，它在电气安全中占据着越来越重要的地位。

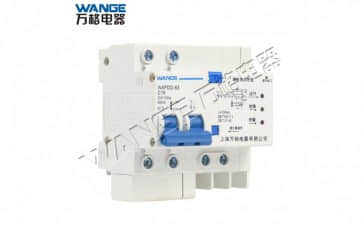

故障电弧断路器

一、故障电弧断路器的工作原理

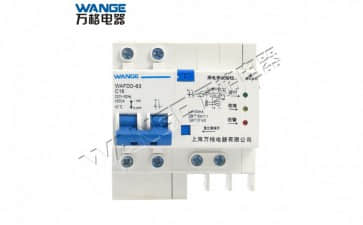

故障电弧断路器

故障电弧断路器的基本原理是通过检测电气回路中的电弧现象来判断是否存在故障。电弧是一种高温的电流通道，当电气设备的连接不良或者电线老化时，可能会形成电弧。电弧发生时，会产生频率高于正常电流的脉冲信号。故障电弧断路器通过内置的传感器捕捉到这些脉冲信号，并通过内部电路与电流变化对比，从而判断是否存在电弧故障。

一旦检测到电弧，故障电弧断路器会迅速切断电源，避免电弧长时间持续，减少火灾风险。相比传统的过载保护器和短路保护器，故障电弧断路器更加灵敏，能够有效防止电气设备故障引起的火灾事故。

二、故障电弧断路器的主要特点

高灵敏度：故障电弧断路器能够实时监测到电弧发生，即使是微弱的电弧信号也能及时捕捉并做出反应。这使得它在一些细小故障的检测上具有明显的优势。

精确保护：传统的断路器可能无法有效区分电弧故障和正常的电气负载变化，容易导致误动作。而故障电弧断路器能够根据电弧的特征信号，精确判断是否存在故障，避免误切断。

广泛应用：故障电弧断路器不仅适用于住宅电气系统，也广泛应用于商业建筑、工业生产等领域。尤其是在一些有电气设备老化问题的区域，安装故障电弧断路器能够大大提高安全性。

双重保护机制：故障电弧断路器常常结合漏电保护功能使用，可以实现电弧故障和漏电故障的双重保护，大大提升了用电安全性。

三、故障电弧断路器的应用场景

故障电弧断路器
