故障电弧断路器的原理与应用

发布时间：2024-10-23 浏览次数：57 【返回列表】

故障电弧断路器（Arc Fault Circuit Interrupter，简称AFCI）是一种专门用于检测和防止电弧故障引起火灾的电气保护设备。它在现代电气系统中扮演着越来越重要的角色，尤其是在住宅和商业建筑中。本文将探讨故障电弧断路器的工作原理、应用场景及其在保障电气安全方面的重要性。

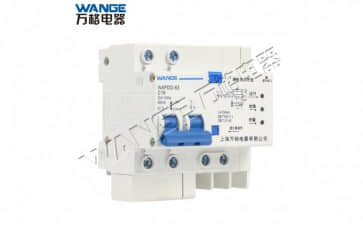

故障电弧断路器

一、故障电弧的概述

故障电弧是一种异常的电气现象，通常由电线老化、绝缘损坏、接触不良等引起。在这些情况下，电流可能会在导体之间或导体与接地之间跳跃，形成高温的电弧。如果不加以控制，这种电弧会产生极高的温度，导致周围易燃材料起火，进而引发火灾。

根据统计，电弧故障是引起家庭火灾的重要原因之一。为了有效预防电弧引起的火灾，故障电弧断路器应运而生。

二、故障电弧断路器的工作原理

故障电弧断路器通过持续监测电路中的电流波形来识别潜在的电弧故障。当电弧发生时，电流波形会出现异常变化，表现为瞬时的高频率和不规则的电流脉冲。故障电弧断路器内置的传感器可以及时捕捉到这些异常信号。

一旦检测到电弧故障，故障电弧断路器会迅速切断电源，防止电弧继续存在，从而降低火灾风险。与传统的过载保护和漏电保护装置相比，故障电弧断路器的反应速度更快，保护范围更广，能够有效保障用电安全。

三、故障电弧断路器的类型

故障电弧断路器主要有两种类型：串联式和并联式。

串联式故障电弧断路器：这种类型的断路器直接安装在电路中，可以实时监测通过该电路的电流。一旦检测到电弧故障，会立即切断电源，保护电路中的设备和人员安全。

并联式故障电弧断路器：这种断路器通常安装在配电箱中，监测整个电路的电流。当检测到电弧故障时，能够迅速切断电源，从而保护多个电路。

四、故障电弧断路器的应用场景

故障电弧断路器广泛应用于家庭、商业和工业领域。在家庭中，尤其是在卧室、客厅和厨房等区域，安装故障电弧断路器可以有效防止因电线老化或设备故障引起的火灾。在商业建筑中，故障电弧断路器的应用不仅可以保护设备，还能为员工提供安全的工作环境。此外，在一些特殊的工业场合，如化工厂和实验室等，故障电弧断路器的应用尤为重要，因为这些地方通常存在更高的火灾风险。

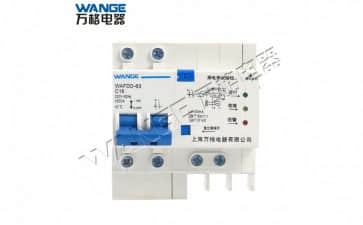

故障电弧断路器
