故障电弧断路器的原理与应用

发布时间：2025-11-21 浏览次数：11 【返回列表】

故障电弧断路器（Arc Fault Circuit Interrupter，简称AFCI）是一种电气保护设备，广泛应用于家庭和工业电力系统中。它的主要功能是检测和切断由于电弧引起的电气火灾，防止电弧造成设备损坏、火灾等安全隐患。随着电气安全问题的日益重视，故障电弧断路器逐渐成为电气安全标准的重要组成部分，尤其在一些高风险区域如住宅和老旧建筑中，更是不可或缺的安全设备。

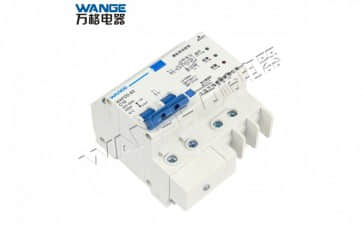

故障电弧断路器

故障电弧的危害

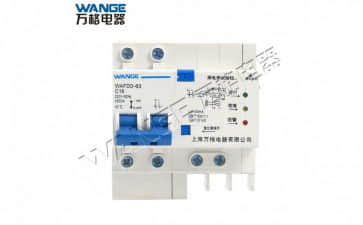

故障电弧断路器

电弧是一种高温、高能量的电流放电现象，通常发生在电路接触不良、绝缘破损或电气设备老化时。电弧放电会导致电气设备过热，并产生高温，从而引发火灾。据统计，电弧是造成电气火灾的重要原因之一。传统的断路器主要用于保护过载和短路，但它们对于电弧造成的危险识别能力较弱。因此，故障电弧断路器应运而生。

故障电弧断路器的工作原理

故障电弧断路器的工作原理基于电弧的特殊特性。当电流在电弧发生时，电弧的频率和波形会与正常电流有所不同。AFCI能够监测到电弧产生的高频振荡信号，并通过内置的检测电路对电流波形进行分析。一旦检测到异常的电弧信号，AFCI会迅速动作，切断电路，以防止电弧继续存在并引发火灾。

AFCI有两种基本类型：系列型和并联型。系列型AFCI主要用于检测串联电路中的电弧故障，它能够检测到电路中的间隙放电、电气接触不良等问题。而并联型AFCI则用于检测并联电路中可能发生的电弧故障，特别是在电气设备连接不良或电源插座接触不良时。不同类型的AFCI适应不同的电气安全需求。

故障电弧断路器的应用

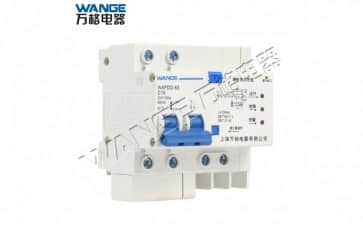

故障电弧断路器
