故障电弧断路器的原理与应用

发布时间：2025-08-24 浏览次数：13 【返回列表】

故障电弧断路器（Arc Fault Circuit Breaker，简称AFCB）是一种保护电气系统安全的设备，能够检测并切断由于电弧引起的电路故障。电弧故障通常发生在电气设备损坏、接触不良或老化的电气线路中，这类故障容易引发火灾，因此，故障电弧断路器成为现代电力系统中不可或缺的一部分。本文将从其原理、功能以及应用领域三个方面进行探讨。

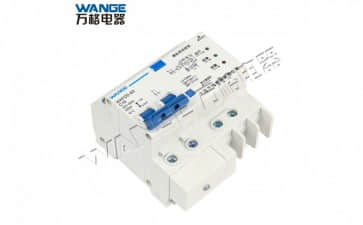

故障电弧断路器

一、故障电弧断路器的工作原理

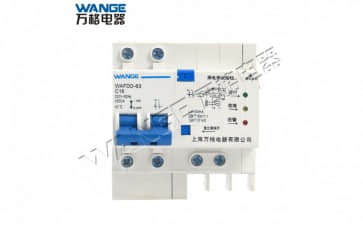

故障电弧断路器

故障电弧断路器的核心功能是检测电气系统中的电弧故障。电弧是由于导线或设备接触不良、老化或破损而产生的高温电流放电现象。电弧发生时，会产生极高的温度，可能导致火灾、设备损坏甚至电力系统瘫痪。故障电弧断路器通过内置的电弧检测技术，实时监测电流的波形，当电流波形中出现异常的电弧特征时，电弧断路器会迅速切断电路，防止火灾发生。

这种设备通常由电流检测器、信号处理单元、断路器和保护装置组成。电流检测器能够识别电流中的异常变化，尤其是高频脉冲电流，这种电流是电弧发生的典型特征。信号处理单元对这些信号进行处理，判断是否存在电弧故障。如果确认存在电弧故障，断路器便会立即断开电路，停止电流流动，确保电气安全。

二、故障电弧断路器的功能

故障电弧断路器的主要功能是电弧故障检测和电路保护。电弧故障通常在家居电气系统、工业设备以及电力配电系统中出现。传统的断路器只能检测过载和短路故障，而无法有效识别电弧故障，电弧的存在往往被忽视，增加了火灾的风险。故障电弧断路器通过针对电弧故障的特定保护，能够极大提高系统的安全性。

此外，故障电弧断路器还具有延迟时间设定功能，以避免在设备正常工作时误断电。例如，一些电气设备如电焊机、空调和冰箱等可能会产生短时间的电弧，但这不代表故障，电弧断路器可以通过设置适当的延迟时间，确保这些设备在正常工作中不会受到影响。

故障电弧断路器
